Este é um circuito clássico e muito simples que garante a proteção dos alto-falantes no acionamento de amplificadores de potência. Sabe aquele 'thump' forte que empurra os alto-falantes pra frente quando você liga ou desliga o amplificador? Então, isso pode causar danos aos drivers, tweeters e até reduzir a vida útil do woofer - fora que não é muito elegante um amplificador com esse tipo de característica. Mas tudo isso pode ser facilmente evitado ao usar esse circuito.

Funcionamento do circuito

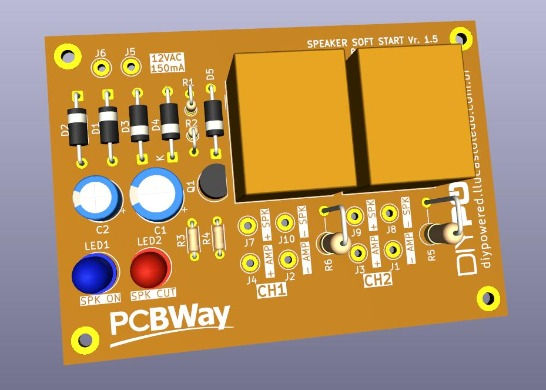

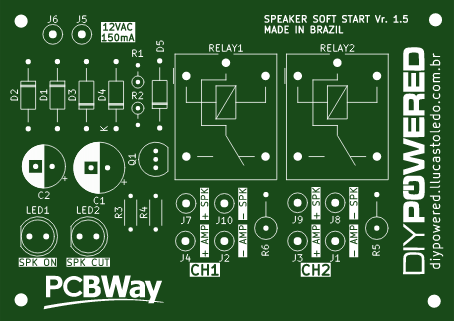

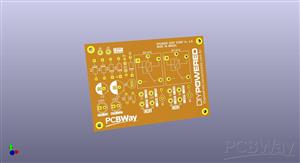

O funcionamento é muito simples: ao ser acionado pela fonte auxiliar (que não compartilha GND com o amplificador) o circuito temporiza cerca de 2 segundos e ativa os relés, conectando as potências aos alto-falantes. Esse circuito possui dois LEDs, um vermelho (falantes desconectados) e um azul (falantes conectados) que foram montados estrategicamente atrás de um acrílico-espelho, promovendo um efeito de fade muito bacana durante a temporização - do vermelho para o azul - fornecendo um visual muito elegante ao projeto e servindo como indicador de 'ligado'. Na partida, as potências estão conectadas via relés aos resistores de acionamento, para evitar que a comutação seja 'seca', de 'sem carga' para os alto-falantes.

Você pode aproveitar esse esquema e aplicar o protetor em qualquer amplificador que você já possua ou até mesmo em novos projetos que vier a desenvolver. Os relés foram aplicados de forma individual, mas você pode utilizar relés com contatos múltiplos sem problemas.

Esse projeto foi aplicado em diversos amplificadores que já montei até hoje, como por exemplo, o Amplificador BTL (bridged) com TDA2030A 35W + 35W e proteção para os alto-falantes (projeto completo) e o HS-1875Mi - Amplificador de potência de alta fidelidade para monitor de referência (HS-1875Mi Home Studio Reference Monitor).

Baixe aqui o arquivo PDF com o esquema elétrico completo do amplificador e se tiver alguma dúvida, comenta aqui na postagem que respondo bem rapidinho : )
