Components

	ESP32-C3 Super Mini Expressif	x 1
	Screw_Terminal_01x02	x 2

Tools, APP Software Used etc.

	Telegram
	Smart Soldering Iron TS101-BC2
	Soldering Iron Wire
	arduino IDE Arduino

Description

Motion detector and notification on Telegram

Crea una alarma que te notifique en Telegram cuando alguien es detectado sin permiso en tu propiedad

Con esta tarjeta puedes conectar un sensor PIR HCSR501 al microcontrolador ESP 32 C3 (yo utilizo la versión Supermini) y así poder enviar una notificación a un grupo de Telegram cuando se detecte movimiento.

Te propongo utilizar este sistema para adaptarlo a tu casa u oficina pues así sera muy fácil saber aunque estés lejos cuando algun intruso esta en tu propiedad sin autorización y así poder tomar tus precauciones.

Aquí encuentras todo lo que necesitas para llevar a cabo la practica en protoboard o en circuito hecho en PCB.

Para la creación del código me apoye de la AI (DeepSeek), y en el tutorial te muestro como hacer la vinculación paso a paso con Telegram para que tengas las notificaciones sin falla.

Materiales:

1 Esp 32 C3

1 Sensor HCSR501

Jumpers

Materiales circuito PCB:

1 Esp32 C3

2 Borneras

1 Resistencias THT

4 Pines hembra

1 Porta pilas AA

1 Regulador voltaje AMS1117

1 Switch cola raton SMD

Promp DeepSeek:

crea un programa en ide arduino en donde utilizare el esp32 c3 que tiene conectado un sensor pir a la entrada GPIO20, y cuando el sensor detecte movimiento se tendra que encender un led que trae incluido el esp en el GPIO8 este led encendera cuando se detecte movimiento y permanecera encendido por 2 segundos para que posteriormente despues de cada deteccion espere 10 segundos antes de volver a detectar, y tambien hara exactamente lo mismo que hace el led pero enviando una sola notificacion a un grupo en telegram, utilizando las librerias WiFi.h

HTTPClient.h WiFiClientSecure.h, el SSID es ......, el password es ......., el tokenBot .......... el ChatID -100.......

NOTA!

Sustituye con tus datos en el programa o en el promp

SSID

Password

Token Bot

Chat ID

Link para generar el ID del chat

https://api.telegram.org/botTU_TOKEN_AQUI/getUpdates

Para mas detalles visita el siguiente tutorial completo:

Code

Codigo

Arduino

#include <WiFi.h>
#include <HTTPClient.h>
#include <WiFiClientSecure.h>

// Configuración de pines
const int PIR_PIN = 20;
const int LED_PIN = 8;

// Configuración de WiFi
const char* ssid = "Ck Red";
const char* password = "balambalam";

// Configuración de Telegram
const char* BOT_TOKEN = "8162674973:AAHI1L0T-JX-g5DDmHa94Y56_mXumo0SPis";
const char* CHAT_ID = "-1002345900797";

// Variables de control
bool ledActivo = false;
bool cooldown = false;
unsigned long tiempoLED = 0;
unsigned long tiempoCooldown = 0;

WiFiClientSecure clienteSeguro;
HTTPClient clienteHTTP;

void setup() {
  Serial.begin(115200);
  pinMode(PIR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);

  conectarWiFi();
  clienteSeguro.setInsecure(); // Ignorar verificación SSL (solo para pruebas)
}

void loop() {
  unsigned long tiempoActual = millis();

  if (!cooldown && !ledActivo) {
    if (digitalRead(PIR_PIN) == HIGH) {
      activarSistema(tiempoActual);
    }
  }

  if (ledActivo && (tiempoActual - tiempoLED >= 2000)) {
    apagarLED();
    iniciarCooldown(tiempoActual);
  }

  if (cooldown && (tiempoActual - tiempoCooldown >= 10000)) {
    cooldown = false;
  }
}

void conectarWiFi() {
  WiFi.begin(ssid, password);
  Serial.print("Conectando a WiFi");

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("\nConectado! IP: ");
  Serial.println(WiFi.localIP());
}

void activarSistema(unsigned long tiempo) {
  digitalWrite(LED_PIN, HIGH);
  ledActivo = true;
  tiempoLED = tiempo;
  enviarNotificacionTelegram();
}

void apagarLED() {
  digitalWrite(LED_PIN, LOW);
  ledActivo = false;
}

void iniciarCooldown(unsigned long tiempo) {
  cooldown = true;
  tiempoCooldown = tiempo;
}

void enviarNotificacionTelegram() {
  String mensaje = "👮‍♂️ ¡Alerta INTRUSO Detectado!";
  String url = "https://api.telegram.org/bot" + String(BOT_TOKEN) +
               "/sendMessage?chat_id=" + String(CHAT_ID) +
               "&text=" + mensaje;

  clienteHTTP.begin(clienteSeguro, url.c_str());
  int codigoHTTP = clienteHTTP.GET();

  if (codigoHTTP > 0) {
    Serial.printf("Notificación enviada. Código: %d\n", codigoHTTP);
  } else {
    Serial.printf("Error en envio. Código: %d\n", codigoHTTP);
  }

  clienteHTTP.end();
}

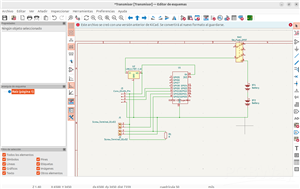

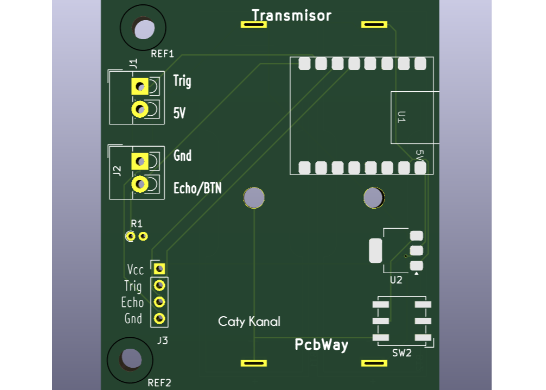

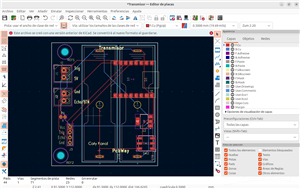

Schematic and Layout

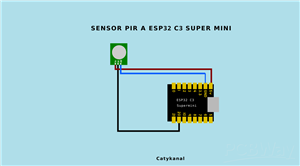

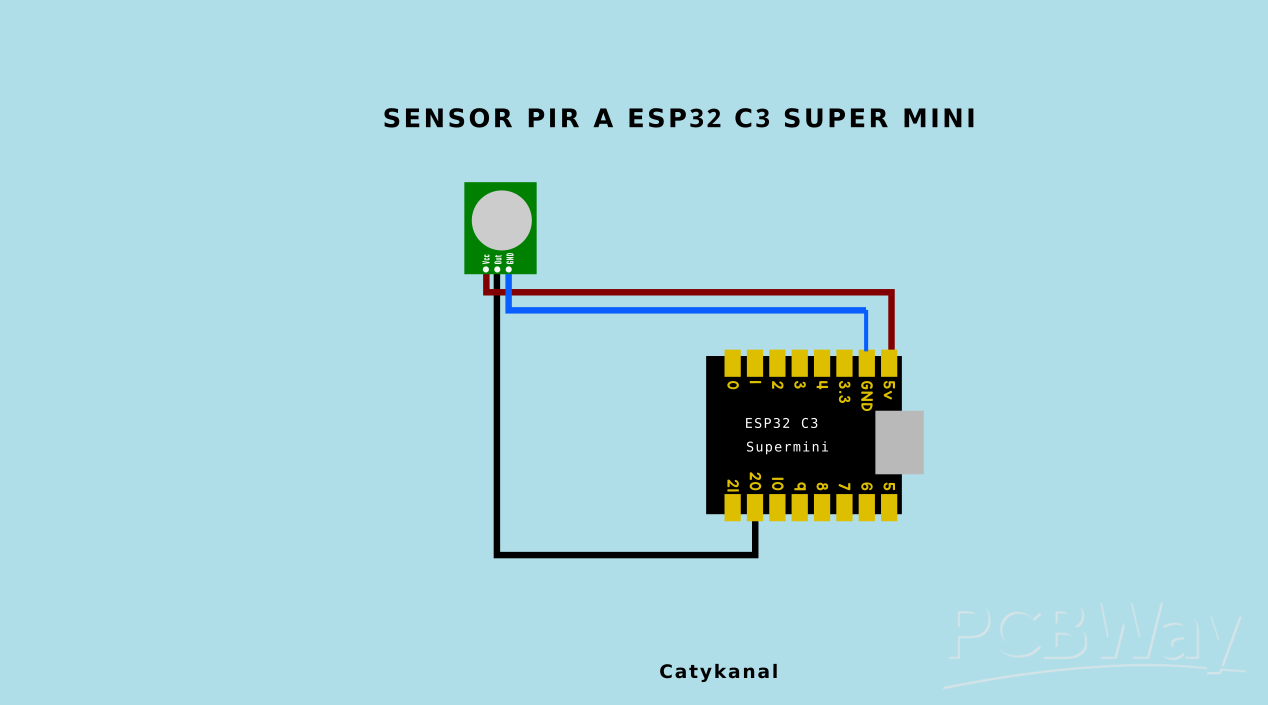

Diagrama Conexion ESP - PIR


Download Gerbers Download BOM(Bill of materials)

Jun 01,2025

354 views

Motion detector and notification on Telegram

2 Layers PCB 60.5 x 52 mm FR-4, 1.6 mm, 1, HASL lead free, Green Solder Mask, White silkscreen

I propose a circuit that detects movement with the HCSR501 sensor and is notified via Telegram, with the help of an ESP32 C3 micro.
