Transductor RTD 3 hilos de 4 a 20 ma >> I CAN SOLDER
fue uno de los dise?os que nunca lo lleve a vida real... se trata de un circuito de 4 a 20 ma para medir temperatura de una pt100 con un alcance de max 100 metros con cable blindado en la lista BOM dejo la referencias exactas para fijar el rango de uso de temperatura que tolera el integrado XTR105 se recomienda eluso del convertidor rcv420 o un modulo convertidor de corriente de 4 a 20 ma a 0-5 v
nota: me gustaría saber si el circuito fue de utilidad y les gusto el dise?o ya que usa medidas exactas para usar con el modulo de termo pozo y su ensamble estándar
Apr 24,2019
1,954 views
Transductor RTD 3 hilos de 4 a 20 ma >> I CAN SOLDER

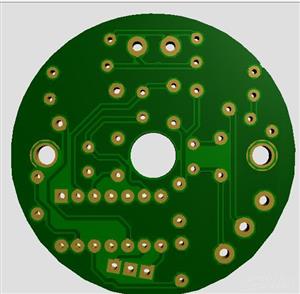

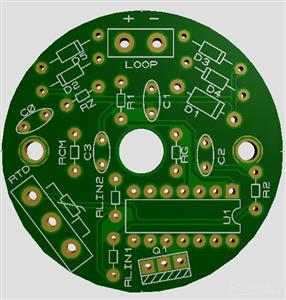

convertidor rtd de 3 hilos Completamente thru hole para todos los electrónicos
1954
1
2
5.68 (10)
Published: Apr 24,2019
