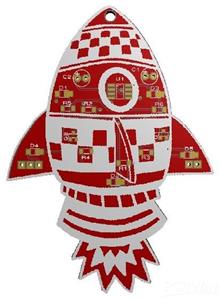

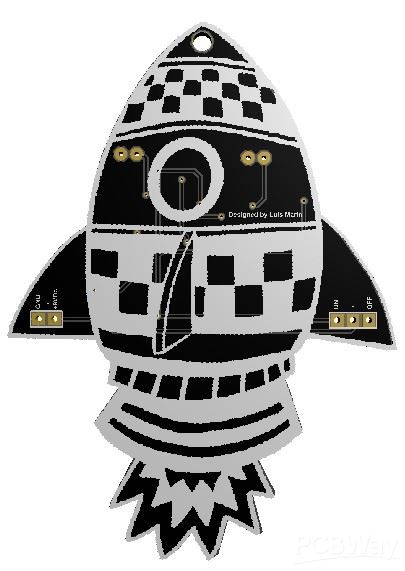

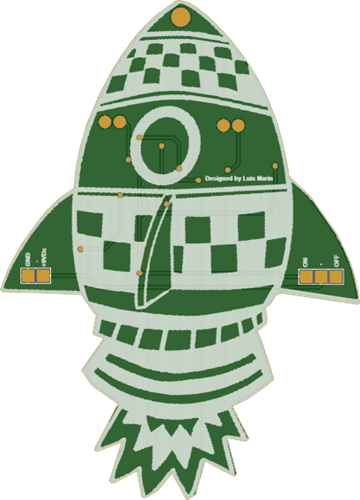

Decidí aprovechar algo de tiempo libre en esta cuarentena para dise?ar algo didáctico y decorativo

así que realice este dise?o junto con otro que publicare después


consiste en un oscilador 555 en modo astable con un ciclo de trabajo de 51%

con un consumo aproximado de 60 mA a 9v Dc

es de preferencia usar las condiciones de trabajo establecidos para los efectos establecidos

pero cualquier entusiasta podrá cambiar estos parámetros según sus requerimientos

ya que es un circuito muy versátil


el dise?o tiene unas dimensiones de 8.7 cm de alto y 6.3cm de ancho también posee una

perforación para llevarlo de colgante o de llavero


por ultimo


agradezco mucho sus visitas y que puedan dejar su calificación y comentario al respecto



May 20,2020
