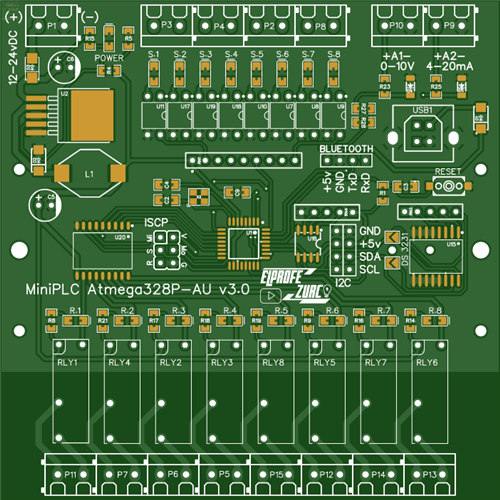

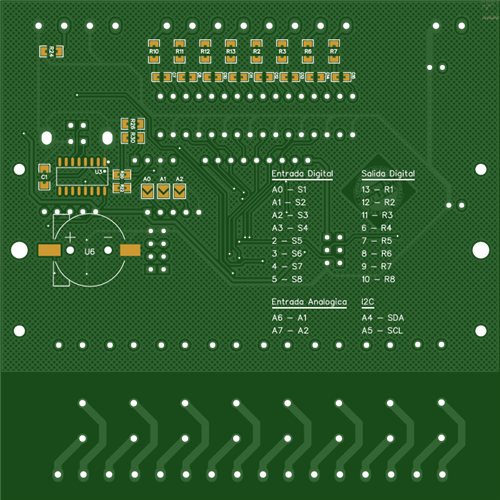

Mini PLC Arduino Atmega328P-AU v3.0 Ladder para Outseal Studio, actualizar Bootloader PLC V5 CH340
⚡ Mini PLC Arduino Atmega328P-AU v3.0 Ladder para Outseal Studio, actualizar Bootloader Nano PLC V5 CH340
Alimentación: 12-24vDC 8
Entradas digitales: 12-24vDC
2 Entrada analogicas
8 Salidas RELE
1 Reloj DS3231
Soporte a riel DIN Outseat Studio: http://www.outseal.com/web/download/ Arduino as ISP: https://youtu.be/tI8fc1HeL5U
MicroPLC Arduino Nano v1.1: https://youtu.be/Vi_1j1-tj0s
MicroPLC Arduino Nano v2.0: https://youtu.be/Z0-ZTLEhtW0
Ajuste de reloj DS1307 y DS3231: https://youtu.be/TJjh7CH-3AA
AVRDUDE: https://www.nongnu.org/avrdude/
PickAndPLace y BOM: https://elprofezurco.blogspot.com/2023/11/mini-plc-arduino-atmega328p-au-v30.html
