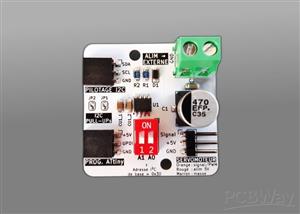

Convertisseur I2C PWM pour servomoteur RC

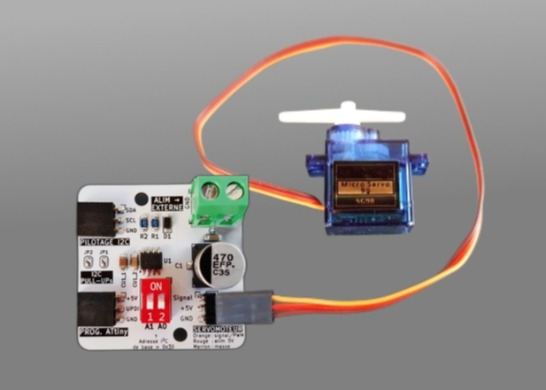

Découvrez ce Convertisseur I2C → PWM pour servomoteur (type SG90, MG995, …)
Il permettra de piloter l'orientation d'un axe de servomoteur, tout simplement via des commandes sur le bus i2c !
Au cœur de ce montage, vous trouverez :
- un microcontrôleur ATtiny 212 (programmation UPDI / code écrit sous Arduino IDE)
- une configuration en "esclave I²C", avec résistances pull-up activables au besoin, au niveau des lignes SDA/SCL
- et l'utilisation d'un timer 16 bits (TCA0), pour générer un signal PWM "précis"
Tous les détails concernant ce projet sont sur mon site : https://passionelectronique.fr/convertisseur-i2c-pwm-pour-servomoteur/
Code GitHub : https://github.com/PassionElectronique/Programmes-Convertisseur-I2C-PWM-pour-servomoteurs
Si vous avez des questions, n'hésitez pas à les poser ici, ou directement sur le site de PassionElectronique.fr ! Merci à vous !
