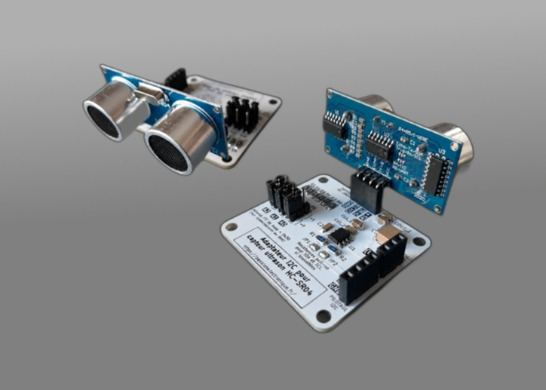

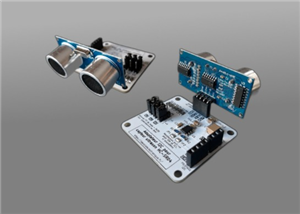

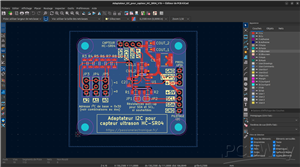

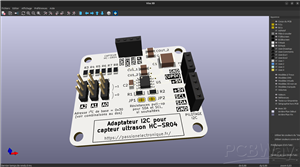

Découvrez cet Adaptateur I2C pour module HC SR04

Il permet de :

- mesurer des distances, via ultrason, de manière continuelle

- retourner la dernière mesure effectuée, sur simple demande via le bus I2C

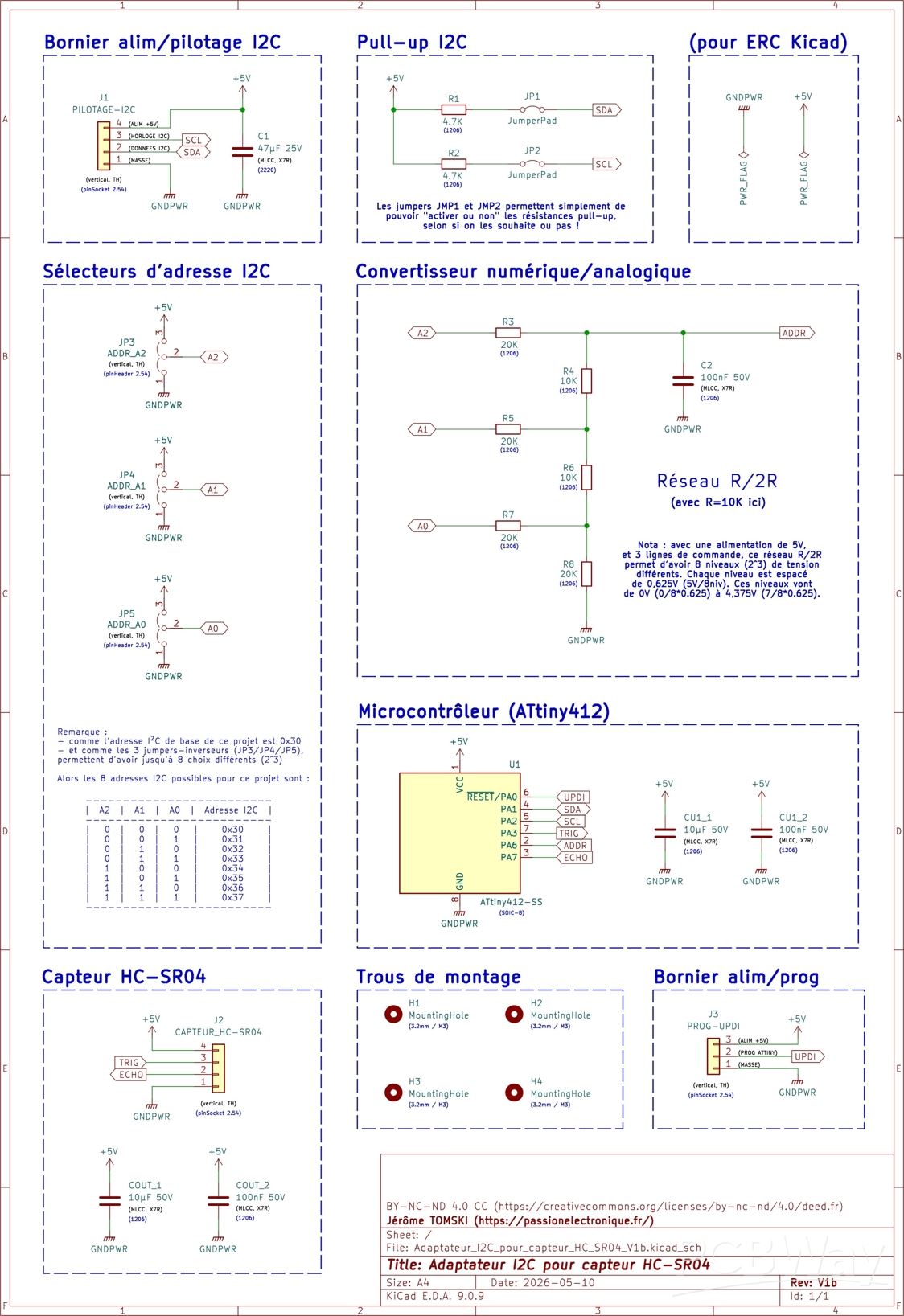

Au cœur de ce montage, vous trouverez :

- un microcontrôleur ATtiny 412 (programmation UPDI / code écrit sous Arduino IDE)

- l'utilisation du timer TCA0, pour générer un signal PWM précis (11.2µs toutes les 100ms) sur la ligne TRIG du HCSR04

- l'utilisation du timer TCB0, pour mesurer toutes les impulsions en retour de la ligne ECHO du HCSR04

- une configuration en "esclave I²C", avec résistances pull-up activables au besoin, au niveau des lignes SDA et SCL

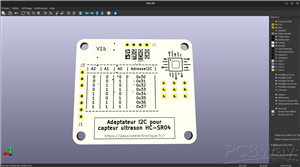

- un réseau R/2R permettant de "convertir" les 8 adresses i2c possibles en tension unique, entre 0 et quasi 5V

Retrouvez tous les détails concernant ce projet sur mon site : https://passionelectronique.fr/adaptateur-i2c-pour-capteur-hcsr04/ (avec exemples de programmes de tests, etc).

Si vous avez des questions, n'hésitez pas à les poser ici, ou directement sur le site de PassionElectronique.fr ! Merci à vous !
