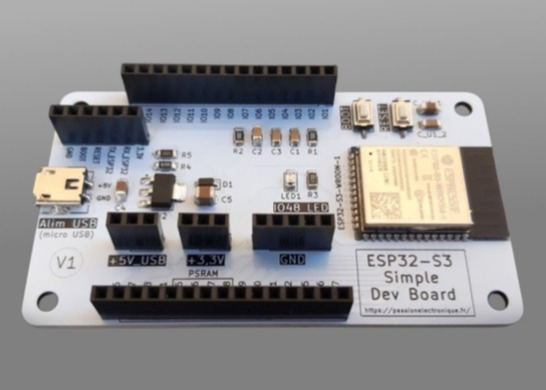

Découvrez cette carte de test et développement ESP32-S3, programmable en UART (puis OTA, si souhaité).

Les modules ESP32 (SoC) compatibles/soudables sur cette carte sont les suivants :

• ESP32-S3-WROOM-1-N4 : 4 MB Flash, sans PSRAM
• ESP32-S3-WROOM-1-N8 : 8 MB Flash, sans PSRAM
• ESP32-S3-WROOM-1-N16 : 16 MB Flash, sans PSRAM
• ESP32-S3-WROOM-1-N4R2 : 4 MB Flash, 2 MB PSRAM
• ESP32-S3-WROOM-1-N8R2 : 8 MB Flash, 2 MB PSRAM
• ESP32-S3-WROOM-1-N4R8 : 4 MB Flash, 8 MB PSRAM
• ESP32-S3-WROOM-1-N8R8 : 8 MB Flash, 8 MB PSRAM
• ESP32-S3-WROOM-1-N16R8 : 16 MB Flash, 8 MB PSRAM

La programmation UART se fait idéalement avec le convertisseur USB/UART avec autoboot/autoreset pour ESP32, que j'ai partagé il y a peu. Ainsi, pas besoin d'action manuelle sur BOOT/RESET pour programmer l'ESP32, car tout se fera en automatique !

Du reste, vous trouverez :

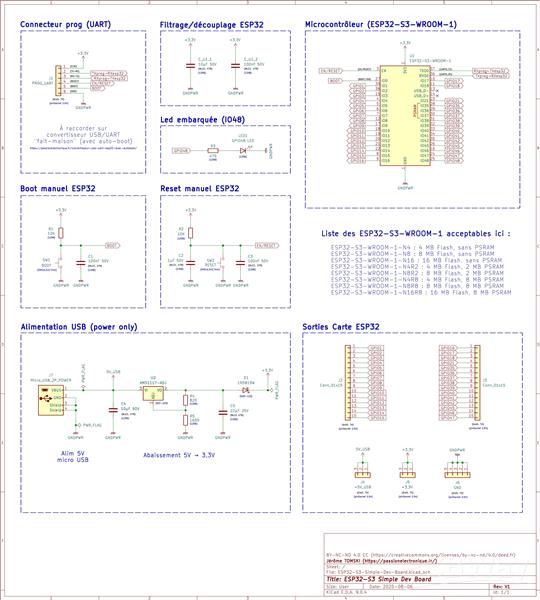

• le schéma électronique complet ci-dessous
• le détail de tout le projet ici : https://passionelectronique.fr/esp32-s3-simple-dev-board/, avec notamment tout ce qui est test de programmation UART (blink) et OTA ("over the air", donc sans fil), histoire de donner vie à cette carte !
• et les sources programmes ici : https://github.com/PassionElectronique/Programmes-tests-pour-ESP32-S3-Simple-Dev-Board

Si vous avez des questions, n'hésitez pas de les poser ci-dessous, ou sur le site de PassionElectronique.fr ! Merci !
