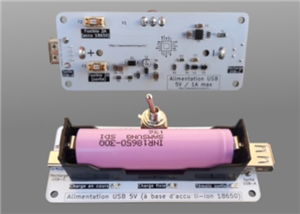

Découvrez cette batterie nomade (aussi appelé "power bank" en anglais), pouvant délivrer jusqu'à 1 ampère, sur sa sortie USB 5 volts.

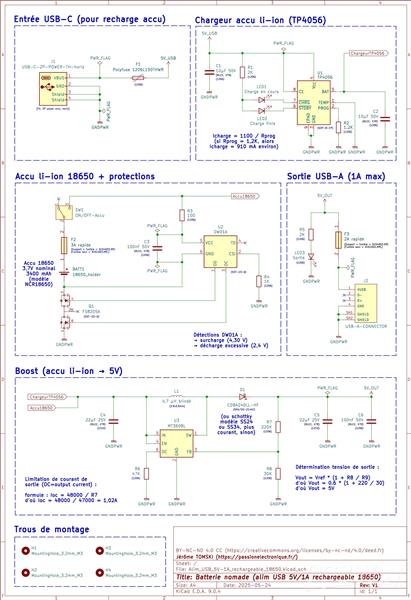

Au niveau des composants clés, on retrouve :

• le très célèbre TP4056, pour gérer la recharge de l'accu lithium-ion
• le circuit intégré DW01A couplé au double mosfet FS8205A, pour protéger la batterie contre les décharges profondes et surcharges
• le régulateur boost à découpage MT3608L, pour "fabriquer" du +5V à partir du 3.7V nominal de la batterie li-ion

Au niveau des entrées/sorties, on retrouve :

• une entrée USB-C pour recharger l'accu
• une sortie USB-A délivrant le +5V (1A max)

Au passage, plusieurs LED en façade permettent de connaître l'état du power bank :

• une LED rouge indique si l'accu 18650 est en cours de recharge
• une LED verte indique si l'accu 18650 a fini d'être rechargé
• une LED bleue indique si la sortie de ce power bank fournit du +5V

Du reste, comme à l'accoutumée, vous trouverez tout le détail de ce projet sur mon site (https://passionelectronique.fr/realisations/), une fois l'article publié (à venir, très prochainement !).

Si vous avez des questions, n'hésitez pas à les poser ici, ou directement sur le site de PassionElectronique.fr ! Merci à vous !
