Description

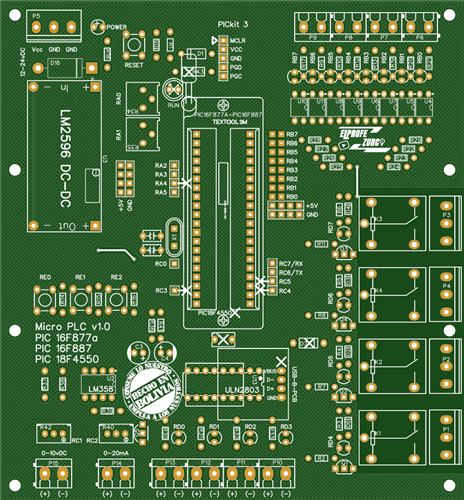

Construye tu propio PLC entrenador de PIC 16F877a - 16F887 - 18F4550 con salida 0-10v y 4-20mA
Construye tu propio PLC entrenador de PIC 16F877a - 16F887 - 18F4550 con salida 0-10v y 4-20mA
8 Entradas digitales: 12-24vDC
4 Salida Digital: 12-24vDC
4 Salida RELE 2 Entradas analogicas
1 Salida analogica 0-10vDC
1 Salida analogica 0-20mA 4-20mA
3 Pulsadores integrados
1 Puerto para el PICkit 2 o 3
1 Puerto USB para el PIC 18F4550
10 pines libres para proposito general, UART, I2C, SPI, I/O, AI Puertos de +5v y GND
Schematic: https://elprofezurco.blogspot.com/2022/12/construye-tu-propio-plc-entrenador-de.html
Dec 10,2022
2,425 views
Construye tu propio PLC entrenador de PIC 16F877a - 16F887 - 18F4550 con salida 0-10v y 4-20mA
Construye tu propio PLC entrenador de PIC 16F877a - 16F887 - 18F4550 con salida 0-10v y 4-20mA
2425
0
0
10.00 (1)
Published: Dec 10,2022
Standard PCB
Download Gerber file 96
BOM(Bill of materials)
Centroid file
PCBWay Donate 10% cost To Author
File Last Updated: 2024/07/30 (GMT+8)
File update record
2024-07-3022:39:47
Centroid file is updated.
2024-07-3022:39:47
Parts List (BOM) is updated.
2024-07-3022:39:47
Gerber file is updated.
Only PCB
PCB+Assembly
*PCBWay community is a sharing platform. We are not responsible for any design issues and parameter issues (board thickness, surface finish, etc.) you choose.
Under the
Attribution-ShareAlike (CC BY-SA)
License.
