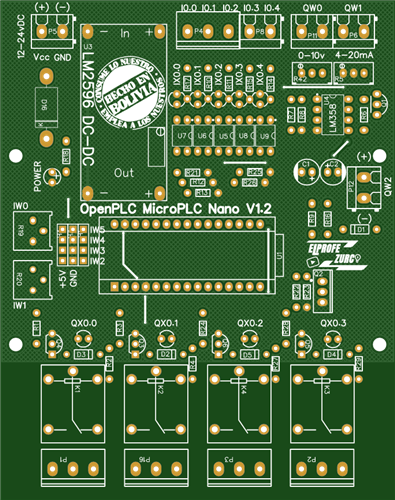

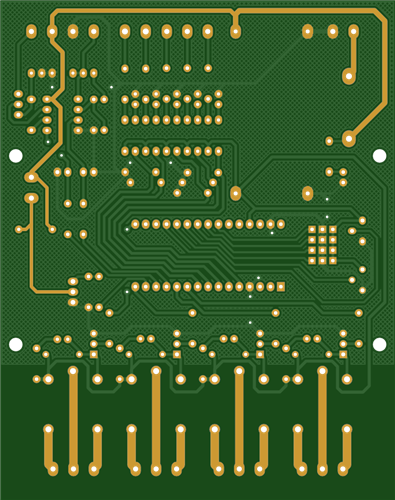

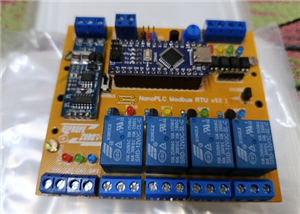

Construye tu propio Micro PLC para OpenPLC, con Arduino Nano y Micro v1.2, Soporte Riel DIN
Construye tu propio Micro PLC para OpenPLC, con Arduino Nano y Micro v1.2, Soporte Riel DIN.
En Programador poner: "Arduino as ISP"
5 Entradas digitales: 5, 12, 24v DC
6 Entrada analógica
4 Salidas a Rele
1 Salida 0-10v
1 Salida 4-20mA
1 Salida PWM de potencia
