Простой пробник

ГлавнаяДля электриковПростой пробник

Предлагаемый прибор, состоящий из светодиодной шкалы напряжений, узла контроля проводимости электрических цепей («прозвонки»), индикатора переменного напряжения и детектора скрытой проводки — хороший помощник, когда при ремонте и монтаже электропроводки возникает необходимость проверить напряжение сети, обнаружить скрытую проводку и «прозвонить» цепи на отсутствие обрывов или коротких замыканий. Для полного просмотра схемы наведите мышь и наступите на левую кнопку.

При подаче на Х1 и Х2 напряжения включается оптрон U1, срабатывает реле RL1, отключая цепи прозвонки и детектора проводки и загораются светодиоды

24В — D6

48B — D5,D6

220B — D4,D5,D6

380B — D3,D4,D5,D6

Изменить уровни срабатывания светодиодных индикаторов можно путем изменения номиналов резисторов R1,R2,R3. При прозвонке цепи обесточивается реле RL1, включая цепи прозвонки. При замыкании цепи включается светодиод D10 и бузер BUZ1.

Для определения скрытой проводки поднести пробник к стене. При наличии переменного напряжения в проводке включается генератор U4 на микросхеме NE555 и срабатывает зуммер BUZ1.

Cхема, перечень элементов и рисунки печатной

платы в архиве

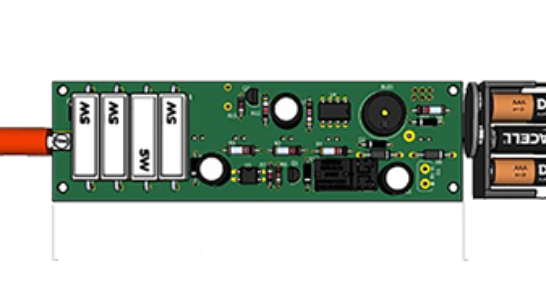

Плата ТОР

Сторона ТОР в сборе

Плдата ВОТ

Сторона ВОТ в сборе

Устройство в сборе
