Все необходимые файлы




За год, прошедший с момента публикации материалов описания этого металлодетектора, очень многие радиолюбители повторили этот прибор. В процессе сборки прибора возникло много вопросов, на которые я хочу ответить одной публикацией.

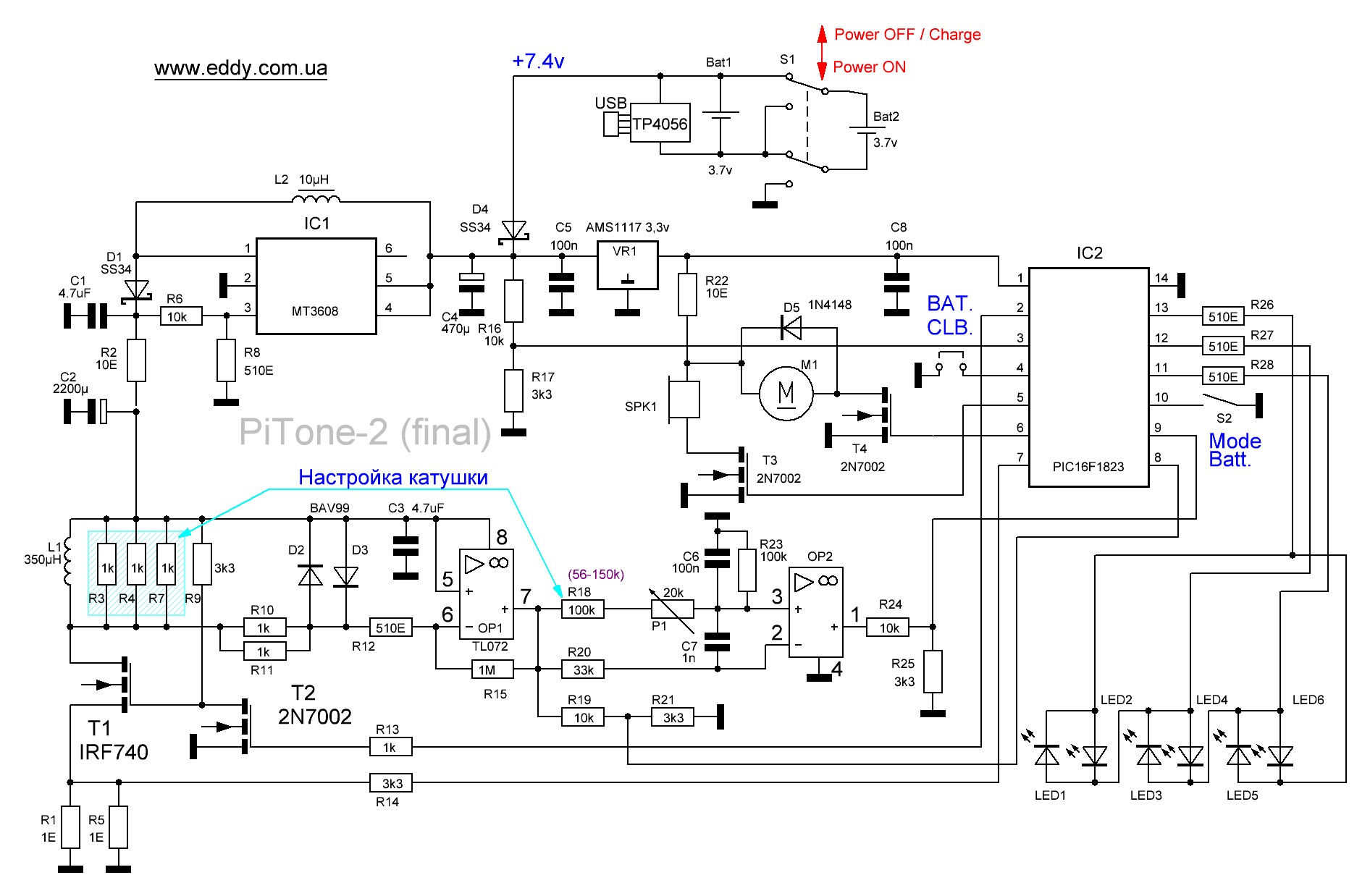

Во первых, в целом схема осталась без изменений. Но в процессе борьбы с поддельными преобразователями напряжения с Aiexpress (и многие местные продавцы торгую ими же) удалось найти решение, которое в большинстве случаев помогает от выхода из строя не совсем оригинальные преобразователи. Оно отражено на обновленной схеме. Также на ней я постарался отобразить все нюансы, которые в прошлый раз счел очевидными или забыл указать. В этот раз на схеме указано всё, каждая мелочь, которая есть на плате.


К сожалению, количество подделок/аналогов MT3608, приходящих с Али очень высоко. Те, которые работают без проблем, имеют более длинную маркировку (например, B6289Y) и хорошо различимую аккуратную точку у первого вывода. А B628 без точку сразу же испускают дым.

За последние пару лет я несколько раз делал заказы на Aliexpress транзисторов IRF740 и операционных усилителей TL072. Ни разу не получил оригинальных компонентов. Транзисторы имели сопротивление открытого канала в 3-4 раза выше, чем должно быть согласно даташиту производителей. Самая простая проверка купленных полевых транзисторов — измерить ёмкость между крайних выводов тестером. У оригинального она примерно 1500пФ. Если заметно меньше — это более дешевый перемаркированный транзистор и пробовать его не стоит.

Вместо TL072 приезжали перемаркированные LM358, которые примерно в 10 раз медленнее и не могут работать с сигналами вблизи положительной шины питания. При старте микроконтроллер проверяет корректность работы транзистора (первых проход огонька от первого до шестого светодиода) и если всё хорошо, далее проверяет работу TL072 (огонёк бежит назад). Если первичный тест пройден, в динамике Вы услышите ?Фьють!?.

В схеме очень неплохо работают и JRC4558 (их можно выпаять из старых спутниковых приёмников вроде Globo, Openbox и т.д. — их там по три штуки на плате).

Часто вижу вопрос, как проще и дешевле (и безопасней) заряжать два последовательно включенных аккумулятора?

Очень просто — вместо выключателя с одной группой контактов надо применить выключатель с двумя группами контактов, включенный согласно схеме, приведенной ниже. Тогда в верхнем положении выключателя питание прибора отключено, вторая батарея подключена параллельно первой и плате зарядки (на Али по 10-20 центов/штука), в нижнем положении выключателя вторая батарея оказывается последовательно включенной с первой и заодно на прибор подается питание. 2-в-1, выключатель/коммутатор. В положении ?Зарядка? обе батареи отключены от общего провода прибора и будучи запараллелены при зарядке балансируются автоматически. При отключении провода от платы зарядки батареи не разряжаются — плата не даёт тока утечки и в таком положении прибор может пребывать сколь угодно долго.

Но можно поступить и более изящно — есть микросхемы для зарядки сразу двух банок лития от USB-порта — SY6982EQDC (на Aliexpress продается).

При первых тестах собранной платы с катушкой надо подавать питание не от лабораторного блока питания, а от аккумуляторов, способных отдавать ток 2А (именно такой величины достигают импульсы тока в поисковой катушке). Даже если Ваш блок питания способен отдавать большой ток, то наводки от электрической сети не дадут корректно проверить усилительный тракт.

Настройка правильно собранной платы сводится к подбору сопротивления R18. Для этого ручку регулятора чувствительности установите в среднее положение и подберите R18 таким образом, чтобы при отсутствии металлических предметов возле катушки ?PiTone? находился на грани срабатывания звуковой сигнализации. Затем впаяйте ближайший номинал в плату (для этого имеется два посадочных места на плате — чтобы легче было получить желаемое сопротивление комбинируя два резистора). Всё.

(перед тем, как подбирать резистор, выйдите с прибором на улицу — возможно подбирать ничего не придётся, в помещении прибор может нормально не балансироваться из-за наводок от проводки и электроприборов)


Правильно собранная плата с катушкой 18 см детектирует советский пятак примерно на расстоянии 20-27см в зависимости от точности подбора указанных на схеме резисторов. Заряда двух аккумуляторов 18650 обычно хватает на 2-3 дня поисков.

Окончательную настройку платы под катушку лучше производить на улице — из-за помех и наличия металла в мебели и стенах нормально настроить устройство крайне сложно.

На всякий случай, ссылка на очень простую катушку из витой пары, которую можно сделать минут за 15.

http://metdet.ru/korsina2.htm

В архив к проекту я постарался вложить и обновленный файл платы и схемы, обозначение расположения на плате компонентов, особенности настройки и калибровки (если надо) контроллера и рекомендации по настройке чувствительности прибора от участников форумов, изготавливающих регулярно ?Пираты? на продажу (схема и работа усилительной части у ?Пирата? и PiTone почти одинаковые).


Автор: Эдуард Eddy71 | Его сайт
