arduino uno r4 wifiArduino
|
x 1 | |
|
|
HX711 module |
x 1 | |
|
|
VL53L0X |
x 5 | |
|
|
XL4015 Buck Converter ModuleXlsemi
|
x 1 | |
|
|
MAX3232AT YOUR CHOICE
|
x 1 |
Gerber_pcb-bilancia_PCB_pcb-bilancia_2_2026-03-02

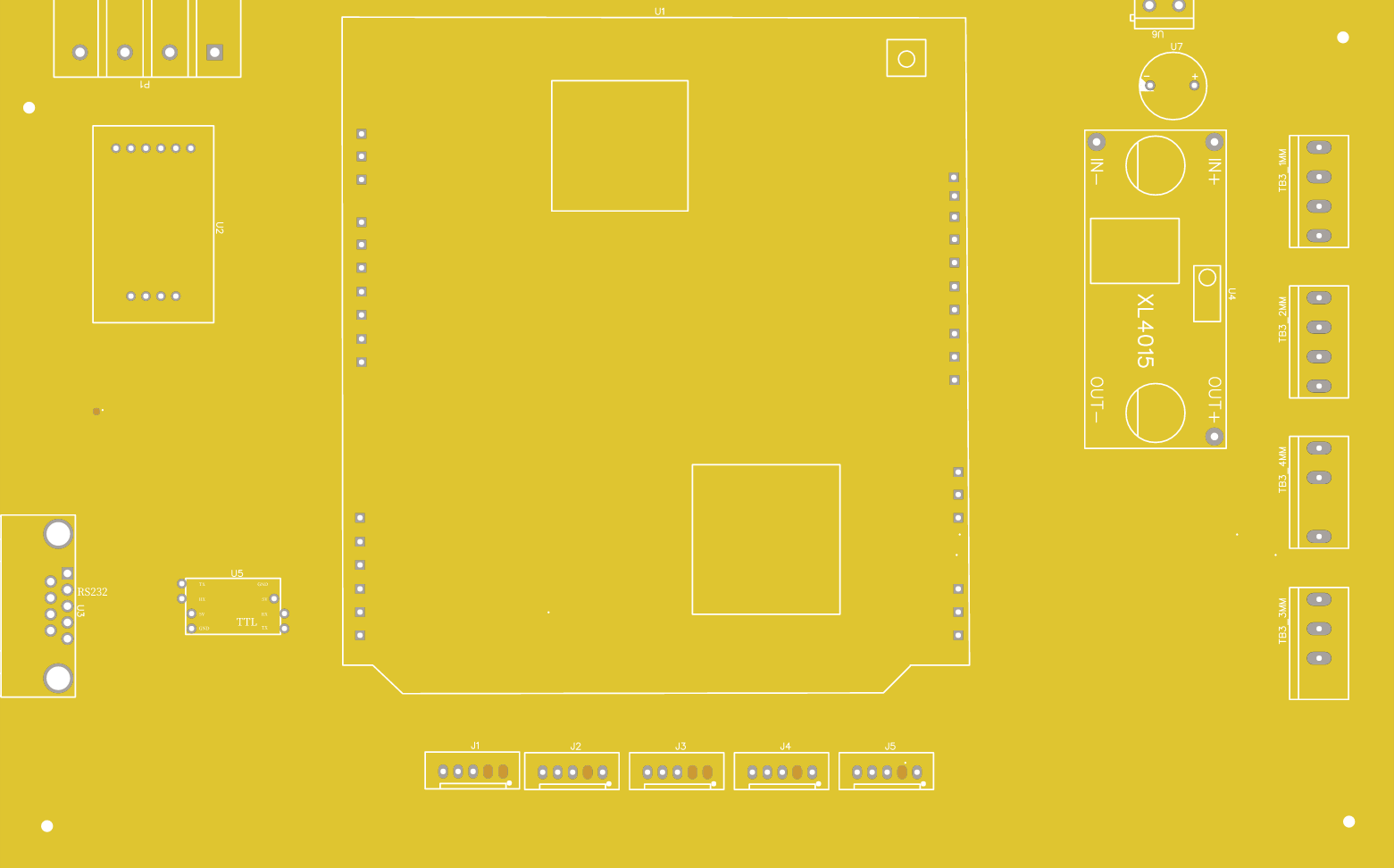

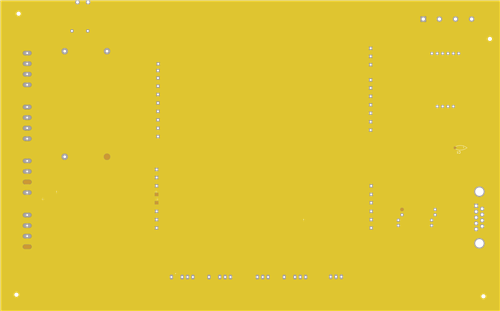

QUESTA PCB SERVE PER REALIZZARE IL PROTOTIPO DI UNA BILANCIA CON STAMPANTE AUTOMATICA
LA BILANCIA è COMPOSTA DA TRE NASTRI TRASPORTATORI UNO DEI QUALI EFFETTUA LA PESATA E NELL'ULTIMO UNA STAMPANTE APPLICA L'ETICHETTA AL PRODOTTO, IL TUTTO È COMANDATO DA UN RASPBERRY PI, O DRIVER DEI MOTORI SONO ESTERNI MOD TB6600 CHE COMANDANO DEGLI STEPPER NEMA23
QUESTA È LA PRIMA VOLTA CHE DISEGNO UNA PCB, QUINDI NON SONO SICURO DEL RISULTATO, LA PCB COMUNQUE DOVREBBE AVERE 4 STRATI, SE POTETE PROPORMI SOLUZIONI ALTERNATIVE ACCETTO VOLENTIERI IL CONSIGLIO,
VI RINGRAZIO
Gerber_pcb-bilancia_PCB_pcb-bilancia_2_2026-03-02
