Pedal de Delay para Guitarra Eléctrica

El corazon del proyecto es el IC PT2399, el cual incluye un DAC y un ADC que serán los encargados de generar el efecto de delay y repeticiones según cómo configuremos nuestros potenciómetros asociados.

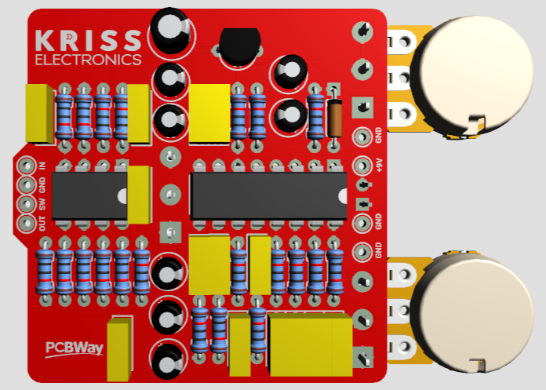

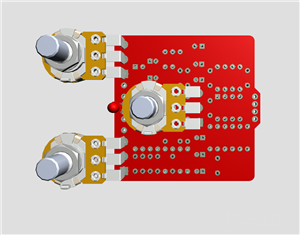

La pcb es de dimensiones reducidas, pensado para ser montado en gabinetes tipo 125B sin dificultades.

Importante utilizar conector jack DC AISLADO, el circuito requiere fuente de 9v con NEGATIVO AL CENTRO, de lo contrario puede quemar el circuito.

Aqui puede ver el armado y prueba de funcionamiento del circuito, muchas gracias!

Schematic and Layout

Delay_Schematic.PDF

Jan 09,2026

670 views

Pedal de Delay para Guitarra Eléctrica

Pedal de efectos para guitarra. Control de Delay, Repeat y Level. Se alimenta con 9V con batería o fuente externa.
