PCB Cartridge-CHIP-Special-FX2-PCB-CD-9EA (STD)_202X

Description:

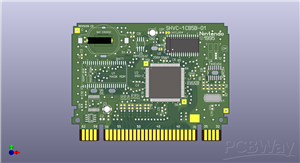

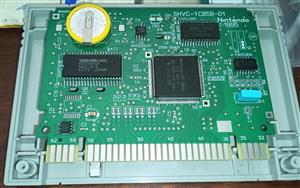

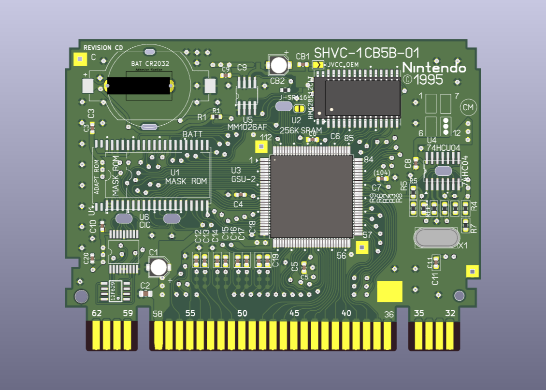

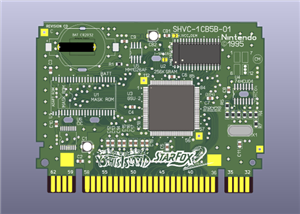

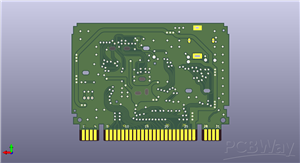

Replacement PCB for SNES/SFC cartridges using the Super FX 2 chip (GSU-2), compatible with games such as Star Fox 2, Yoshi's Island, Doom, Winter Gold and others.This board was developed through reverse engineering — traced from original cartridge photos, by Neodash. It has been fully tested and confirmed working.

Features:

Compatible with original Super FX 2 (GSU-2) chip

C/D (STD) revision support

Tested and working

Designed for repair and reproduction of original cartridges

Drop-in replacement for original PCB

Includes:

Gerber files (ready for fabrication)

BOM (bill of materials)

Centroid Positions (pick and place)

BOOM LIST:

19X Capacitors 0603 (C3-C20, CB1, 104)19SMTC_0603_1608Metric

1X Electrolytic capacitor 10µF (CB2)1SMTC_Elec_4x5.8CI

1X 74HC04 SMTSOIC

1X Adapt ROM (Mask/SOP-44) (original Rom)

1X SMTSOP-44 HM628512CLT (SRAM)(512k or 256k)

1X CR2032 Battery SMTSMTU2032-LFPIC 12F6291THT

1X SOIC PIC 12F629 8-SOIC

1X Crystal HC49-U1THT 3-pin vertical

===================================Portugês BR====================================

Descrição:

PCB substituta para cartuchos de SNES/SFC que utilizam o chip Super FX 2 (GSU-2), compatível com jogos como Star Fox 2, Yoshi's Island, Doom, Winter Gold e outros.Esta placa foi desenvolvida através de engenharia reversa — traçada a partir de fotos de cartuchos originais, por Neodash. Foi totalmente testada e confirmada em funcionamento.

Características:

Compatível com o chip Super FX 2 (GSU-2) original

Suporte às revisões CD (STD)

Testada e funcionando

Projetada para reparo e reprodução de cartuchos originais

Substituição direta da PCB original

Inclui:

Arquivos Gerber (prontos para fabricação)

BOM (lista de componentes)

Centroid Positions (pick and place) (posições de peças).

Lista de Materiais & Componentes:

19X Capacitores 0603 (C3-C20, CB1, 104)19SMTC_0603_1608Metric

1X Capacitor eletrolítico 10µF (CB2)1SMTC_Elec_4x5.8CI

1X 74HC04 SMTSOIC

1X Adapt ROM (Máscara/SOP-44) (original Rom)

1X SMTSOP-44 HM628512CLT (SRAM)(512k or 256k)

1X Bateria CR2032 SMTSMTU2032-LFPIC 12F6291THT

1X SOIC PIC 12F629 8-SOIC

1X Cristal HC49-U1THT 3 pinos vertical
