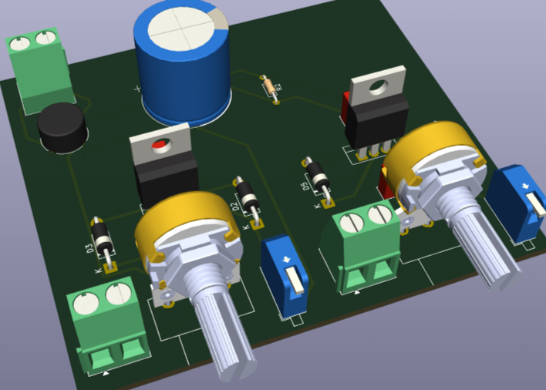

🧐¿Qué hace esta fuente?

Convierte una entrada de CA (30V AC, 2A) en dos salidas de voltaje DC regulables de forma independiente, usando reguladores LM350T y potenciómetros.

🔧Componentes principales y su función:

♦️Transformador (30V AC, 2A) (no aparece en el diagrama pero va conectado a J1):

Convierte 120V/220V de la red eléctrica a 30V AC.

♦️Puente rectificador:

Convierte la señal de 30V AC en 30V DC pulsante.

♦️Capacitor de 4700uF:

Filtro que suaviza la señal pulsante, generando una DC continua con poco rizado.

♦️Resistencia de 12kΩ:

Ayuda a descargar C1 cuando se apaga la fuente.

♦️Sección superior: Regulador LM350 con potenciómetro de 5kΩ:

El LM350 permite ajustar la salida de voltaje entre ~1.25V y ~33V DC (dependiendo del voltaje de entrada).

potenciómetro de 5kΩ ajusta la tensión de salida.

Diodo 1 y Diodo 2 protegen contra polarización inversa.

Capacitor 1 y 2 ayudan a la estabilidad del regulador.

Salida: conector una bornera de 2 terminales.

Sección inferior: Igual que la superior:

Segundo LM350 regulando una salida independiente.
