1. Resumen del proyecto

El presente proyecto consiste en el diseño y construcción de un Sistema de Audio Monoaural completo, desarrollado con fines educativos en el marco de la asignatura Electrónica Aplicada durante el primer cuatrimestre del año 2025. El sistema integra distintas etapas de procesamiento y amplificación de audio, culminando en una etapa de potencia clase AB de aproximadamente 10 W, permitiendo aplicar de forma práctica los contenidos teóricos abordados en la materia.

2. Objetivo del proyecto

El objetivo principal es aplicar y consolidar conocimientos de electrónica analógica mediante la implementación de un sistema de audio funcional, comprendiendo el funcionamiento de amplificadores operacionales, etapas de potencia transistorizadas, mezcladores de señales y fuentes de alimentación. El proyecto no está orientado a alta fidelidad, sino al aprendizaje y a la experimentación controlada de conceptos fundamentales.

3. Descripción técnica

El sistema dispone de tres entradas de audio de alta impedancia, correspondientes a tres canales independientes. Cada canal permite la inyección de una señal de audio hacia una etapa de control de tonos simple, pasiva o activa, destinada a modificar las características básicas de la señal.

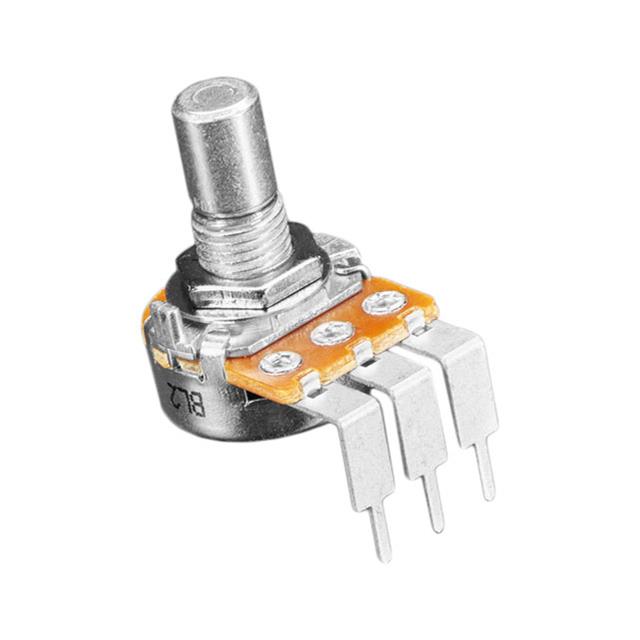

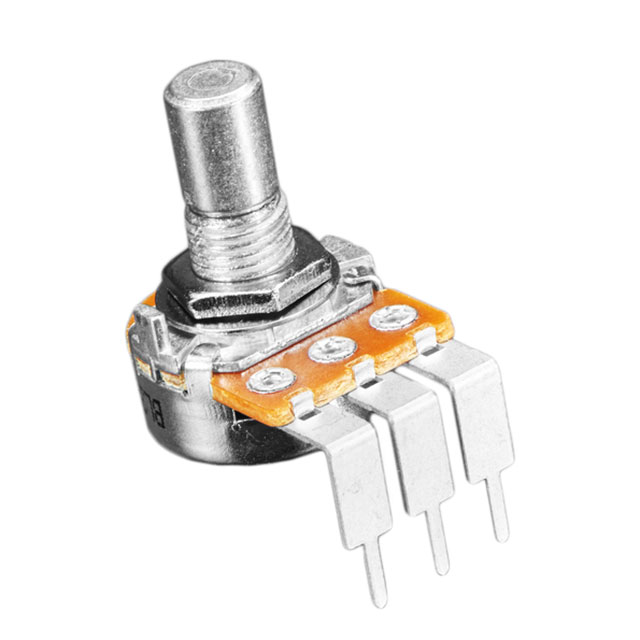

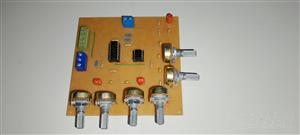

Las salidas de estas etapas son conectadas a un mezclador o preamplificador, en el cual cada canal cuenta con un control de volumen individual mediante potenciómetros. Esta etapa combina las señales de entrada en una única señal monoaural, adecuada para excitar la etapa de potencia.

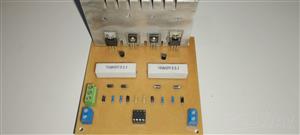

La etapa de salida está conformada por un amplificador clase AB transistorizado, capaz de entregar una potencia aproximada de 10 W sobre una carga típica. Esta topología fue seleccionada por su compromiso entre eficiencia y baja distorsión, siendo representativa de aplicaciones reales de audio analógico.

El sistema incorpora además un conversor de alimentación encargado de transformar una fuente de tensión simple en una fuente de tensión simétrica, necesaria para el correcto funcionamiento de los amplificadores operacionales y de la etapa de potencia. La fuente de alimentación simple es provista externamente por la institución educativa.

4. Metodología de desarrollo

El diseño del circuito fue realizado utilizando el software KiCad, abarcando tanto la elaboración de los esquemáticos como el diseño de la placa de circuito impreso (PCB). Durante el desarrollo se aplicaron criterios de diseño acordes a los contenidos dictados en la asignatura Electrónica Aplicada, incluyendo el correcto dimensionamiento de componentes, polarización de etapas y estabilidad del sistema.

5. Resultados y funcionamiento

El sistema desarrollado cumple con los requisitos funcionales propuestos, permitiendo la conexión de múltiples fuentes de audio, el control individual de volumen y la amplificación de la señal monoaural hasta un nivel de potencia adecuado para excitar un parlante. El proyecto fue probado en condiciones reales de funcionamiento, verificando su estabilidad y operación correcta.

6. Impacto educativo y aplicabilidad

Este proyecto representa una experiencia integradora que vincula teoría y práctica, facilitando la comprensión de sistemas de audio analógicos completos. Su diseño modular y reproducible lo convierte en un recurso didáctico aplicable en contextos educativos, especialmente en la enseñanza de electrónica analógica y amplificación de audio.
