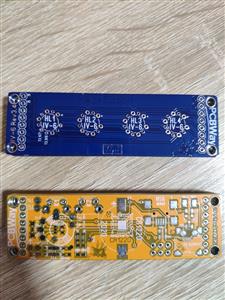

Часы на вакуумно люминесцентных лампах из 90-х rev3.4 ИВ-6 (IV-6) 'PCB 2 out of 3'
Часы на вакуумно люминесцентных лампах из 90-х
новый набор, раздельные платы rev3.4 ИВ-6 (IV-6)
https://radiokot.ru/forum/viewtopic.php?f=25&t=86280
http://kazus.ru/forums/showpost.php?p=1252533&postcount=12
транс так:
Т1,1 Т1,2 Т1,3 - это первичка 2 х по 6-7 витков проводом 0.3мм
Т2,1 Т2,2 - это вторичка например 2 х по 45-50 витков, проводом 0.11мм.
Т3,1 Т3,2 Т3,3 - это накал (1.2В) 2 х 1 виток проводом 0.3мм
Резисторы в накал сразу ставьте не менее 10 Ом. Потом подбирайте.
- Значения фьюзов в Hex: Low - E4. Остальные заводские.
- на плате преобразователя на 3,3В для DS3231, но можно запитать DSку от 5В, если его нет. Просто поставить перемычку.
Часы на вакуумно люминесцентных лампах из 90-х rev3.4 ИВ-6 (IV-6) 'PCB 2 out of 3'
